4-Taupe K-Map Arorau Whakamaamaa Ma te Waehere Kerei
2026-05-27 2428

Ko nga Mahere Karnaugh 4-taurangi ka awhina i te whakamaarama i nga korero Boolean ma te maamaa me te ataata.Ma te whakamahi i te matiti 4×4, ka taea e koe te whakarite i nga huinga whakaurunga 16, te kimi tauira whakarōpūtanga, me te whakaiti i nga mahi arorau uaua me te kore e whakawhirinaki noa ki nga hikoi taurangi Boolean roa.Ma tenei ka whai hua nga Mapi-K mo te ako i te arorau matihiko me te hoahoa iahiko ngawari ake me te iti ake o nga keeti, te iti o te waea, me te pai ake.

Putumōhio

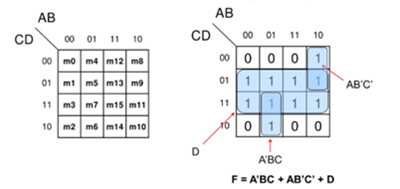

Whakaatu 1. 4-Taupe K-Map Tauira Whakamaamaa

4-Taupe Karnaugh Mahere Taketake

A 4-taurangi Karnaugh mapi (K-mahere) he taputapu ataata hei awhina i a koe ki te whakangawari i nga korero Boolean me nga iahiko arorau mamati me nga taurangi whakauru e wha.Engari ki te whakaoti a ringa i nga wharite taurangi Boolean, ka taea e koe te whakamahi i te Mapi-K hei whakarite i nga uara arorau i roto i te ngawari. 4×4 mātiti.I te mea he 16 nga taurangi e wha ka taea nga huinga whakauru, kei roto i te mapi 16 pūtau.

2⁴ = 16

Ina whakamahi koe i te mahere K-4-taurangi, ka taea e koe kitea nga tauira tere a whakarōpū pūtau pātata tahi ki te whakangawari i te kupu arorau.Ma tenei ka ngawari ake te hanga i te ara iahiko whakamutunga na te mea ka whakaitihia te maha o nga kuaha arorau me nga taurangi koretake.

Ka whakamahi koe i nga mapi K-4-taurangi ina hoahoa iahiko matihiko, rapurongoa nga punaha arorau, ako taurangi Boolean, te hanga kaupapa arorau whakakotahi ranei.Ko te painga nui ko te mea ka taea e koe te whakangawari i te arorau a te kanohi, he tere ake, he maamaa ake i te whakaoti wharite uaua ma te ringaringa.

Waehere Kerei i roto i te 4-Taupe K-Maps

I roto i te mahere-K-4, ka whakarite koe i nga rarangi me nga pou ma te whakamahi i te waehere Kerei, ehara i te raupapa-rua noa.Ko te tikanga ka whai tonu nga tapanga ki tenei raupapa:

00, 01, 11, 10

Ko tenei ota e hiahiatia ana mo ia ota rarangi tata ranei huringa tīwae mā te taurangi kotahi anake.Hei tauira, mai i 01 ki te 11, ko te moka tuatahi anake ka huri.Mai 11 ki te 10, ko te moka tuarua anake ka huri.

Ka awhina tenei i a koe ki te panui tika i te K-mahere na te mea me hono nga pūtau tata.Ina huri kotahi noa te taurangi i waenga i nga pūtau tata, ka taea e te mapi te tautoko i te whakangawaritanga Boolean tika.

Na, ka titiro koe ki te mapi K-4 taurangi, maharahia ko te Ko te ota rereke he whakaaro.I hoahoatia kia rereke nga pūtau tata ma te kotahi noa te taurangi, e pai ai te mahere-K i roto i te arorau matihiko.

Ripanga Pono ki te 4-Taupe K-Map

Ina whakawhiti koe i nga uara mai i te ripanga pono ki te mapi-K-4, ka tuu koe ia uara whakaputa ki te pūtau e rite ana ki tana huinga whakauru.Ko ia rarangi o te ripanga pono e rite ana ki tetahi pūtau ahurei i te K-map.

Mo te punaha taurangi 4, ka wehewehea nga taurangi ki nga roopu e rua:

• AB mo nga rarangi
• CD mo nga pou

Anei tetahi tauira iti:

A	B	C	D	Putanga
0	0	0	0	1
0	0	0	1	0
0	0	1	0	1
0	0	1	1	1

Hei whakatakoto i enei uara ki te mahere-K, ka kimi tuatahi koe i te rarangi tika ma te whakamahi i te AB ka kimihia te pou tika ma te whakamahi CD.Hei tauira, te huinga whakauru:

A = 0, B = 0, C = 1, D = 0

whakataetae:

• Rarangi → AB = 00
• Tīwae → CD = 10

Ko te uara whakaputa mo taua huinga ka tuhia ki roto i taua pūtau o te mahere-K.

Ka haere tonu tenei tukanga tae noa ki te whakawhiti i nga whakaputanga ripanga pono katoa ki o raatau tuunga K-mahere.I tenei wa, ko to whainga ko te whakatakoto tika i nga uara kia tika ai te whakaatu o te mapi i te mahi arorau.

Whakarōpū Ture ki te 4-Taupe K-Maps

Ina whakarōpūhia e koe nga pūtau ki te mahere-K-4, ko to whainga ko te hono i nga pūtau he rite te uara.Mo te whakangawari o te SOP, ko te tikanga ka whakarōpū koe 1s.Mo te whakamaaramatanga o te POS, ka whakarōpū koe 0s.

Me whakauru he roopu whaimana 1, 2, 4, 8, 16 ranei nga pūtau.Kaua e hanga roopu me 3, 5, 6, 7 ranei nga pūtau i te mea me whai nga roopu K-map i nga mana o te rua.Ko nga pūtau me noho taha taha whakapae, poutū ranei, kaua e hauroki.

Me ngana tonu koe ki te hanga i te roopu nui rawa atu tuatahi.I te nuinga o te waa ka tukuna e te roopu nui ake he hua ngawari ake i muri mai.Hei tauira, he pai ake tetahi roopu 4 i nga roopu wehe e rua o te 2 mena ka whaimana te roopu nui ake.

Inaki ka whakaaetia ano.Ka taea e koe te whakamahi ano i te pūtau i roto i nga roopu neke atu i te kotahi mena ka awhina i a koe ki te hanga i tetahi tauira whakarōpū nui ake ranei.Kia maumahara hoki kei te takai nga tapa K-mahere, na reira ka noho tata nga pūtau kei te taha maui me te taha matau, me nga pūtau kei runga me te taha o raro ka noho tata.

Whakamaamaa Boolean Ma te Mahere K-4-Taupe

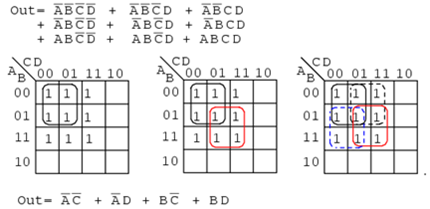

Whakaatu 2. He Tauira Mahere K-4-Taupe Kua Whakatauhia

Ka mutu koe te whakarōpū i nga pūtau ki te mahere-K-4, ko te mahi e whai ake nei tahuri ia roopu ki te whakangāwari kupu Boolean.Ka mahia tenei ma te tirotiro ko wai nga taurangi ka noho rite tonu ki roto i te roopu me nga taurangi ka huri.

Mēnā he ōrite te uara o tētahi taurangi puta noa i ngā pūtau katoa o te rōpū, ka mau tonu koe i roto i te kupu whakangāwari.Mena ka huri te taurangi mai 0 ki te 1 ranei 1 ki te 0 i roto i te roopu, ka tangohia e koe.Koinei te tino take e ngawari ake ai nga Mahere-K i te whakangawaritanga o Boolean: ka whakakorehia nga taurangi whakarereke, ka noho tonu nga taurangi kore.

Hei tauira, mena kei te katoa nga pūtau o te roopu kotahi A = 1 a B = 1, engari C a D ka huri, ka riro te kupu whakangawari AB.Ko te tikanga anake tenei A a B e hiahiatia ana hei whakaahua i taua roopu.

Ina neke atu i te kotahi te roopu, ka huri koe i ia roopu ki tana ake kupu Boolean.Na, ka honoa aua kupu hei hanga i te kupu Boolean ngawari.I tenei wahanga, ehara i te mea ko te tuhi i nga roopu anake, engari ko te panui tika i ia roopu me te tautuhi i nga taurangi kaore e rereke.

Me tika tenei taahiraa na te mea ka taea e tetahi panui taurangi he te huri i te kupu Boolean whakamutunga, ahakoa he tika te whakarōpūtanga.

He Tauira Mahere Karnaugh Tauira 4-Taupe

Ko nga tauira kua whakatauhia ka awhina koe ki te mohio me pehea te mahi katoa o te mahinga K-mahere 4-taurangi i roto i nga mahi tuturu.Engari kaua e panui i nga ture anake, ka taea e koe te whai i te otinga i ia taahiraa, mai i nga raraunga kua hoatu tae noa ki te kupu Boolean whakangawari whakamutunga.

Hei tauira, penei ka hoatu ki a koe:

F(A, B, C, D) = Σm(0,1,2,3)

Tuatahi ka tuu koe i enei minterms ki roto i o raatau mapi-K tika.Whai muri i te tuunga, ka kite koe ka hanga e nga ruma e wha tetahi roopu whakapae katoa.Ina tirotirohia e koe taua roopu, ka kite koe ko A = 0 me B = 0 e noho rite tonu ana puta noa i nga ruma katoa, ka huri a C me D.I te mea ka tangohia nga taurangi rereke, ko te hua kua ngawari ake ka:

Inaianei, whakaarohia tetahi atu tauira:

F(A, B, C, D) = Σm(12,13,14,15)

Whai muri i te whakatakoto i enei uara ki te mahere-K, ka kite koe ka taea hoki te whakarōpū nga pūtau e wha.I tenei ahuatanga, ka noho tonu a A = 1 me B = 1, engari he rereke te C me D i roto i te roopu.Ka hoatu e tenei te kupu ngawari:

F = AB

I a koe e mahi ana i nga tauira kua whakatauhia ake, ka tere ake koe ki te mohio ki nga tauira whakarōpū me te panui i nga kupu ngawari ake.Ko te nuinga o tenei waahanga e pa ana ki te whakamahi tika i nga mahi katoa, kaua e whakahoki ano i nga ture o mua.

Te Takai Tapa me te Whakarōpū Kokonga

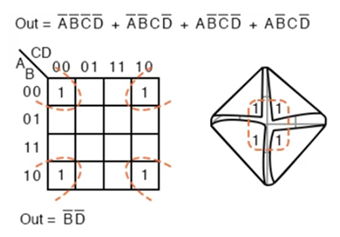

Whakaahua 3. Te Whakarōpū Kokonga ki te Mahere-K-4

Ina titiro koe ki a 4-taurangi K-mahere, etahi pūtau ka puta pea tawhiti tawhiti, engari e hono tika ana.Ko te mapi-K ka takai ki nga taha, ko te tikanga ka hono te taha maui ki te taha matau, ka hono te runga ki raro.

Ko te hua o tenei, ka taea e koe te whakarōpū i nga pūtau puta noa i nga taha o te mapi.Hei tauira, ka taea tonu te noho tahi o te pūtau kei te taha maui ki te taha ki te taha matau ki te rarangi tika i roto i te whakaritenga K-map.

He rite ano te whakaaro ki te e wha nga pūtau kokonga.Ahakoa he ahua wehea nga kokonga, ka kiia e te K-map he pūtau tata.Ko te tikanga ka taea e nga kokonga e wha te hanga i tetahi roopu whaimana ina kei roto nga uara e hiahiatia ana.

I a koe e whakaoti rapanga K-map, ka kite koe i tera takai taha he maha nga wa ka awhina koe ki te hanga roopu nui ake me te pai ake.Ka ngaro pea koe i enei hononga mena ka aro noa koe ki te whakatakotoranga tinana o te mapi, kaua ki te taha arorau kei muri.

Nga Tikanga Kaua e Tiaki i roto i nga Mahere K-4 Taurangi

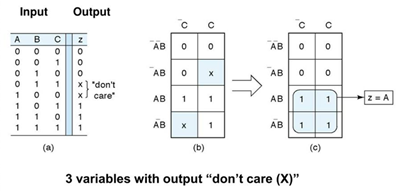

Whakaahua 4. Tauira Whakamaamaa Tikanga Kaua e Tiaki

I roto i te Mapi Karnaugh taurangi-4, tikanga kore-tiaki he huinga whakauru kaore e whakamahia e to ara iahiko, kaore ranei e tika kia whakautu.Ko enei pūtau ka tohuhia hei "X,” a ka taea e koe te whakaaro ki a raatau 1 ranei 0 i roto i te whakangāwaritanga.

Ka taea e koe te whakamahi i nga pūtau kore-tiaki ina awhina ana ratou ki te hanga roopu nui ake, ngawari ake.Ka taea e tenei te whakaiti i te kupu Boolean whakamutunga me te iti ake o te ara iahiko kuaha arorau.Hei tauira, i roto i te iahiko BCD, nga uara-rua mai i 1010 ki 1111 kare e whakamahia ana, na reira ka kiia he tikanga kore-tiaki.

Heoi, kaore koe e hiahia ki te whakamahi i nga pūtau tiaki-kore katoa.Ki te kore te "X" e awhina kia ngawari ake te korero, he pai ke atu kia kaua e warewarehia.Ko te kaupapa matua ko te whakangawari ake i a koe, kia kaua e tohe i nga uara kore tiaki katoa ki roto i te roopu.

SOP vs POS Whakangāwari Ma te whakamahi K-Maps

Ina whakamahi mapi-K, ka taea e koe te whakangawari i nga mahi arorau ma te whakamahi i te puka SOP (Tama o nga Hua) me te POS (Hua Whakataunga).Ko te rereketanga nui ko te whakarōpū 1, 0 ranei ki roto i te mapi.

Āhuahira	SOP Whakangāwari	POS Whakangāwari
Kua whakarōpūhia nga pūtau	Rōpū 1s	Rōpū 0s
Tino Tikanga	Tapeke o nga Hua	Hua o nga moni
Hanganga Hua	RĀNEI o AND kupu	ME o OR nga kupu
Te arotahi o Whakangāwari	Putanga pono tikanga	Putanga teka tikanga
Puka arorau noa	ME-RĀNEI iahiko	RĀNEI-ME ngā iahiko
Tohu Paerewa	Σm (menemene)	ΠM (nga roanga)
K-map Timatatanga	Nga putanga kaha	Nga putanga hohekore
I te nuinga o te wa e pai ana Ina	He ngawari ake te 1s ki te whakakotahi	He ngawari ake nga 0s ki te whakakotahi
Whāinga Whakangāwari	Whakaitihia te arorau mo Ko nga putanga teitei	Whakaitihia te arorau mo Nga putanga iti
Whakamahia noa i roto i te Hoahoa	Putanga huinga arorau	Whakahaere me arorau ahua-kore

4-Taupe K-Map vs Boolean Algebra

Āhuahira	4-Taupe K-Mahere	Boolean Taurangi
Tikanga Whakangāwari	Whakamaamaa te arorau ā-kitenga mā te whakarōpū pūtau pātata ki te whakatakotoranga mahere	Whakamaamaa te arorau te whakamahi pangarau i nga ture Boolean, te tuakiri, me nga ariā
Pai rawa atu mo	Iti me te reo nga mahi arorau paheko, ina koa nga rapanga taurangi 4	Te arorau matatini nga korero, nga punaha taurangi teitei, me te tātari arorau matatau
Ngawari o te Ako	He ngawari ake te maarama hei he tirohanga, he ngawari ake te whai	Me hohonu ake te mohio ki nga ture Boolean me te raweke tohu
Tere o Whakangāwari	He tere ake mo te iti raruraru arorau na te mea he ngawari te mohio ki nga tauira whakarōpū	Ka hiahiatia he maha nga hikoinga taurangi me te tono ture tukurua
Rapunga Hapa	He ngawari ake nga hapa ki te kite titiro ina he te whakarōpūtanga o nga pūtau	Ka kaha ake nga hapa ki te whai na te mea he tohu nga tatauranga
Whakamahi Hoahoa Mahi	Ka whakamahia mo te whakaako, te whakamaarama ara iahiko, me te arotau arorau tere	Ka whakamahia i roto i nga mahi matatau te hoahoa matihiko, te takenga take, me te tātari taputapu
Tauineine	Ka uaua, ka kiki ina piki te maha o nga taurangi	Mahi ake mo nga korero nui-nui me nga punaha uaua
Whakaaturanga o arorau	Ka whakaatu marama te tata, te whakarōpū, me nga tauira whakangawari	E kore e whakarato a te whakaaturanga ataata o nga hononga arorau
Te ngawari	He iti te nuinga ki te whakamaaramatanga mapi	Ka taea te raweke he maha nga ahuatanga me nga ahuatanga rereke
Painga Matua	Tere me te whai whakaaro whakangāwaritanga mō ngā iahiko arorau iti ake	He kaha me te ngawari mo nga mahi arorau pangarau matatau

Tohutohu mo te Whakaoti K-Maps Tere

Me timata ki nga roopu nui rawa i te tuatahi: Kaua e whakarōpū takirua iti tonu.Ko nga roopu nui ake ka hoatu ki a koe nga kupu Boolean poto ake.

Tirohia nga tapa me nga kokonga moata: I roto i nga mahere-K-4-taurangi, ka taea e etahi o nga pūtau te hono ma te takai taha, no reira kaua e titiro noa ki nga pūtau kei te taha o tetahi ki waenganui.

A ape i nga roopu iti kore: I mua i te taapiri i tetahi roopu iti, tirohia mena kua hipokina e te roopu nui ake ona ruma.Ka awhina tenei ki te aukati i etahi atu kupu.

Rapua nga tauira tukurua : Ka taea e nga rarangi rite, nga pourangi ranei te awhina i a koe kia tere ake te kite i nga roopu me te whakaiti i te wa whakaoti.

Āta pānui i ngā taurangi kāore i huri: Whai muri i te kowhiri i tetahi roopu, arotahi ki nga taurangi ka noho rite tonu.Ko era nga taurangi ka puta i to wahanga whakamutunga.

Mahia tetahi tirotiro whakamutunga: Me mohio kua kapi katoa nga 1 e hiahiatia ana, kaore he roopu i tapirihia me te kore e pai ake te whakautu.

Nga Whakamahinga Mahinga o nga Mahere Karnaugh 4-Taupe

Hoahoa arorau whakakotahi: Ka taea e koe te whakamahi mapi K-taurangi 4 hei whakangawari iahiko me nga tohu whakauru e wha me te putanga kotahi.

Te wetewaehere me te iahiko maha: Ka awhina ratou ki te whakaiti i te arorau taapiri i roto i nga whakaputanga pūwetewaehere, arorau whiriwhiri maha, me nga iahiko whakahaere.

FPGA me te arorau microcontroller: Ka awhina nga K-mapi ki a koe ki te mohio me te tirotiro i nga arorau ngawari i mua i muri ranei i muri i te whakamahi i te rorohiko hoahoa.

Te tatau tatau o raro: Ko te tikanga he iti ake nga keeti arorau, he maamaa ake te hanga i te ara iahiko.

Whakaitihia te uaua ara iahiko: He iti ake nga kuaha he maamaa ake te waea, he iti ake te mokowā poari, he ngawari ake te rapu raru.

He pai ake te kaha o te mana: I etahi ara iahiko, ko te whakaiti i nga keeti kore ka taea te whakaheke i te mahi whakawhiti me te whakamahi hiko.

Te ako me te rapu raruraru: He pai nga mapi-K mena ka hiahia koe ki te manatoko, ki te ngawari, ki te patuiro ranei i nga hoahoa arorau matihiko.
