Akohia te Hawhe-Wave Whakatikatika: Mahi, Tohu, Iahiko, Taumahi me te Putanga
2025-12-18 5162

Ko te nuinga o nga taputapu hiko e whakamahi ana i te hiko DC, i te mea ko te hiko matua e tukuna ana ki nga kaainga me nga umanga ko te hiko hiko (AC).Ko te kaiwhakatika haurua ngaru te mea ngawari rawa atu.Ka whakamahia e ia tetahi diode, he parenga, me etahi wa ka huri hei whakaputa i te DC pahekeheke.Ka whakamāramahia e tenei tuhinga te mahi a te kaiwhakatika ngaru haurua, te whakaatu i tana ara iahiko me te tohu, me te whakauru i nga tauira taketake.Ka whakatauritea hoki te haurua ngaru whakatika me te ngaru-katoa hei whakaatu i te wa e whakamahia ana ia mea.Kia timata tatou!

Putumōhio

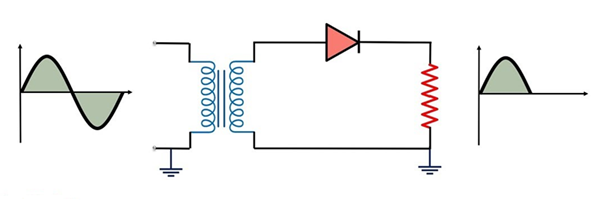

Whakaahua 1. Hawhe-Wave Rectifier Circuit

He aha te Hawhe-Wave Whakatikatika?

Hawhe-ngaru whakatika Ko te momo whakamaarama ngawari rawa atu hei huri ia tauutuutu (AC) ki roto nāianei tika (DC).Ka mahi te kaiwhakatika ngaru haurua ma te tuku i te haurua anake o te ahua ngaru AC kia haere ma te aukati i te haurua.Ka mahia tenei ma te whakamahi i te diode kotahi, me te parenga kawenga, me etahi wa ka huri mo te wehe me te whakatikatika ngaohiko.

Ko te putanga ka puta mai i te haurua ngaru whakatika ka rere ki te huarahi kotahi, engari kaore i te maeneene.Engari, ka puta ko te raupapa o nga pupuhi, e mohiotia ana ko te DC pulsating.Na tenei, ka taapirihia he tātari kia pai ake ai te whakaputanga.I te mea karekau te haurua o te ngaru ngaru AC e whakamahia ana, he iti ake te kaha o te whakatikatika ngaru haurua i tera o te kaiwhakatika ngaru-katoa.

Tohu Whakatika Hawhe-Ngaru

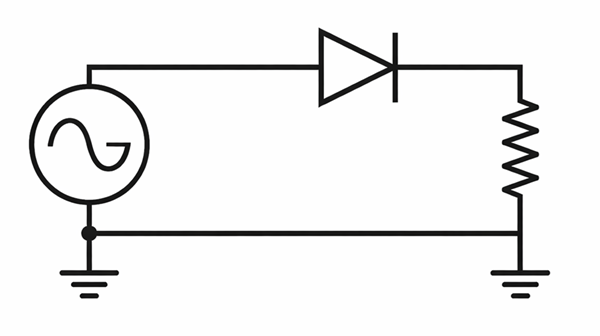

Whakaatu 2. Tohu Whakatikanga Ngaru Haurua

Kei roto i te kaiwhakatika haurua ngaru he puna AC, he diode, he parenga kawenga.Ka taea e te diode te rere o naianei ki te huarahi kotahi, no reira kotahi te haurua o te ngaru ngaru AC e haere ana i te wa e parea ana te haurua.Ka puta te ngaohiko whakaputa puta noa i te parenga, ka rere ki te huarahi kotahi, ka hanga i te hiko DC.Ko tenei tohu te ahua tino taketake o te whakatikatika, ka whakamahia hei whakamarama me pehea te huri o te hiko AC ki te DC.

Hawhe-Wave Rectifier Circuit Diagram

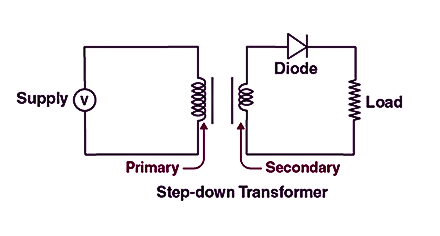

Whakaaturanga 3. Hoahoa Haarua Whakaata Ngaru Hawhe

Ko te tuku AC ka hono tuatahi ki te huringa takahanga-iho, e whakaiti ana i te ngaohiko me te whakarato wehe.Ko te putanga AC mai i te kaitahuri ka tukuna ki te diode kotahi.I roto i te haurua o te huringa AC, ka taea e te diode te rere o naianei i roto i te parenga kawenga, ka whakaputa ngaohiko whakaputa.I roto i te haurua, ka aukati te diode i te ia.Ko te mutunga, ko te ngaohiko puta noa i te kawenga kei te pupuhi DC, e rere ana i te huarahi kotahi anake.

Hanganga Ngaru Putanga o te Hawhe-Wave Whakatikatika

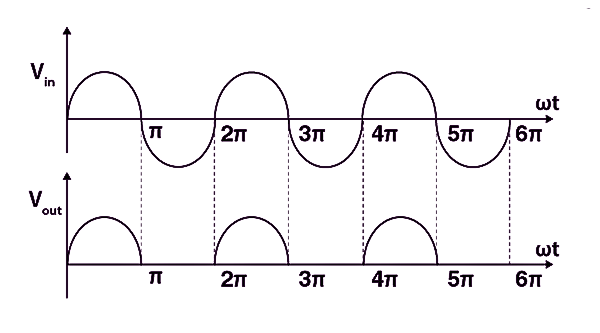

Whakaatu 4. Hanganga Ngaru Putanga o te Whakatikanga Ngaru Haurua

Ko te ngaru o runga ko te ngaohiko AC whakauru, he pai me te kino nga huringa.Ko te ngaru o raro ko te ngaohiko whakaputa, kei reira te haurua pai o te tohu AC ka puta.I roto i te haurua-huringa pai, ka whakahaere te diode me te ngaohiko kei te putanga.I roto i te haurua-huringa kino, ka poraka te diode i te naianei, no reira ka kore te ngaohiko whakaputa.Ko tenei ka puta he putanga DC e rere ana i te huarahi kotahi engari kaore i te maeneene.

Ngā Tātai Whakatau Whakatika Haurua

Ngaohiko Tāuru Pea:

V_m = uara teitei o te ngaohiko whakauru AC

Wawaenga (DC) Ngaohiko Huaputa:

Wawaenga (DC) Putanga o nāianei:

Ngaohiko Huaputa RMS:

RMS Huaputa Naianei:

Ripple Factor:

Tikanga Whakatikatika:

Te Ngaohiko Kōaro Kōaro (PIV) o te Diode:

Nga Ngaru Hiko i roto i te Hawhe-Wave Whakatikatika

He aha te mea ka moumou pūngao te kaiwhakatika ngaru haurua?Ka whakamahia e tenei ara iahiko kotahi noa te wahanga o te tohu AC taumai, ko te toenga ka aukatihia e te diode ka kore e puta he putanga.Ko te kaha ake ka marara hei wera i roto i te ngohe, waea hono, a parenga kawenga.Ko enei ngaronga ka tino whakaiti i te putanga ka taea te whakamahi, ka whakawhäiti i tenei kaiwhakatika ki te whakamahi i te matauranga, nga whakaaturanga taiwhanga, me nga waahanga whakamatautau taketake, kaua ki nga tono tono hiko.

Te kaha o te Hawhe-Wave Rectifier

Ko te kaha o te whakatikatika haurua ngaru e tohu ana i te kaha o te whakarereke i te hiko urunga AC ki te mana whakaputa DC.I raro i nga ahuatanga tino pai, ko tona kaha teitei ka taea te tata 40.6%, ko te tikanga he iti iho i te haurua o te kaha kua tukuna ka whai hua hei whakaputanga.I roto i nga iahiko mahi, ka heke iho tenei uara na te aukati o roto me te ngaro o nga waahanga, na te mea karekau te kaiwhakatikatika mo te huri hiko pai.

Ripple Factor i roto i te Hawhe-Wave Rectifier

Ko te take Ripple e whakaatu ana i te nui o te v ariat katote e toe ana i roto i te ngaohiko whakaputa whakatika.Na te mea ka whakaputahia e te kaiwhakatika haurua ngaru te DC i roto i nga pupuhi wehe, kei roto i te whakaputanga he rerekee pai hei utu mo te taumata pumau.Karekau he wahanga whakaene, he tata te take ripple 1.21, e whakaatu ana he nui ake te wahanga rereke i te whakaputanga toharite.Hei whakaiti i tenei paanga, ka taapirihia he punga tātari hei whakaene i te ngaohiko.

Whakatika Hawhe-Ngaru me te Punga Tātari

Ko te kaiwhakatika haurua ngaru me te punga tātari ka awhina i te ngaohiko whakaputa kia iti ake te pupuhi me te pumau.Ka whakanohoia te pūnga iahiko puta noa i te parenga kawenga.I te wa ka tukuna e te diode te naianei, ka penapena te kaha o te puritanga ma te utu ki runga.Ka weto te diode, ka tukuna e te pūnga iahiko tenei pūngao penapena ki te uta.Ma tenei ka whakakiia nga waahi i waenga i nga pupuhi me te whakaiti i te ripple i roto i te putanga.Ahakoa ka pai ake tenei i te putanga DC, kare tonu i te maeneene, i te pai ranei ki era atu momo whakatika.

Nga Painga me nga Kinotanga o te Hawhe-Wave Rectifier

Nga Painga o te Hawhe-Wave Whakatikatika:

• Te hoahoa ara iahiko tino ngawari

• Kia kotahi anake te diode

• Rahi ara iahiko iti

• He pai mo nga tono iti-naianei

Nga ngoikoretanga o te Whakatikanga Ngaru Haurua:

• Tino iti te pai

• Ka whakamahia te haurua anake o te huringa whakauru AC

• Ngaohiko putanga he ripple nui

• Ko te putanga DC kaore i te maeneene

• He kino te ture ngaohiko

• Kaore e pai mo te whakamahi i te waa teitei, te hiko teitei ranei

• He nui ake te ngaronga hiko ki etahi atu kaiwhakatikatika

• Me nui nga waahanga tātari hei whakapai ake i te putanga

Hawhe-Wave Rectifier vs Full-Wave Rectifier

Ko te kaiwhakatika haurua ngaru ka huri i te AC ki te DC ma te whakamahi i te haurua anake o te ahua ngaru AC, he maamaa engari he koretake.Ka whakamahia e te kaiwhakatika ngaru ngaru e rua nga haurua o te ahua ngaru AC, e whakaputa ana i te putanga DC maenee me te pai ake.

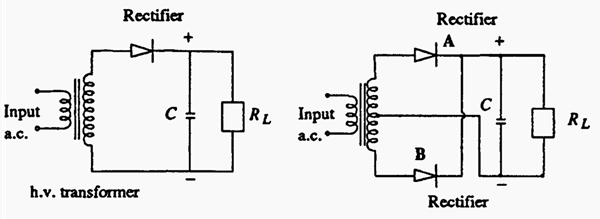

Whakaaturanga 5. Hawhe-Wave Rectifier vs Full-Wave Rectifier

Nga tono mo nga Whakatikanga Ngaru Haurua

Whakaakoranga – i whakamahia hei whakaako i nga ariā o te whakatika me te diode

Whare taiwhanga – ka whakamahia i roto i nga waahanga whakamatautau me nga whakaaturanga

Kaupapa tauira – whakamahia i roto i te hanga hikohiko taketake

AM irirangi rapunga – ka awhina i nga tohu ororongo mai i nga ngaru irirangi

He iti te mana o te pākahiko – he pai mo nga taputapu iti, iti-naianei

Nga taputapu hiko ngawari – whakarato putanga DC taketake ki te kore e hiahiatia te maeneene

Porohita iahiko - whakamahia mo te whakamatautau tere na te hoahoa ngawari

Nga iahiko tapahi tohu – whakawhāiti i tētahi wāhanga o te ahua ngaru tohu

Iahiko tohu LED - ka kaha nga rama rama i roto i nga tono iti-naianei

Te taima me nga iahiko whakaoho – ka whakarato i nga pini DC taketake

puna hiko pūoko – he tuku DC ki nga pukoro ngawari

kete hikohiko DIY – te nuinga o nga wa ka whakauruhia ki nga kete timata

Whakaaturanga Whakatikatika – i whakamahia hei whakaatu matakite te huringa AC-ki-DC

Whakamutunga

Ko te haurua ngaru whakatika he huarahi ngawari me te utu iti ki te huri i te AC ki te DC, ka whakamahia mo te ako me nga whakamatautau taketake.Ahakoa he iti te kaha me te ripple teitei, ka awhina koe ki te mohio ki te whakaaro taketake o te whakatikatika me te whakarite ia koe mo nga ara iahiko whakatika.
